La líneas de alimentación de rollo de escala mayor procesan aceros de alta resistencia con anchos de hasta 1900mm (74″) y espesores de 6mm (0.236″).

También incluye, carga y enhebrado libre de manos, corte por cizalla y rebobinado de rollo usado.

En adición a la líneas de prensas para corte de silueta, también es usado en líneas de corte a longitud,

es aceptado por clientes no solamente en Japón sino alrededor del mundo.

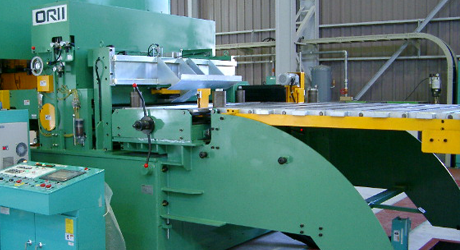

Línea de alimentador de rollo de escala mayorの写真

  • Enderezador

    Este equipo procesa la gran mayoría de los aceros de alta resistencia de hoy en día. El ajuste de enderezado se hace automáticamente (por No.de receta), y cuenta con una amplia variedad de motores para poder lograr los requerimientos de planicidad de nuestros clientes. Mecanismo de apertura de rodillos (hasta 300mm (11″) de apertura) este aditamento es estándar para poder tener productividad y facilidad en el mantenimiento.

  • Control/alimentador

    Con la experiencia acumulada podemos proveer un control en el alimentador optimo. Con un rodillo medidor (como equipo estándar) dando alta precisión en la alimentación. (PLC Mitsubishi; Servo Motor Yaskawa).

  • Montaje libe de manos (Carga de rollo, desenrollado y enhebrado)

    Como función estándar cuenta con la carga , desenrollado y enhebrado del rollo de forma automática donde el operador no tiene que tener contacto con el material dando seguridad y reducción de tiempo de preparación.

  • Otros aditamentos estándares

    Cuenta con una cizalla hidráulica, doble carro porta rollo que podrá cargar aún rollos de medio uso y así permitir racionalizar los rollos óptimamente. Un micro alimentador donde su función es poder abastecer hasta lo último de cada rollo al troquel ya que esta cerca de este.

Modelo HTL17 HTL19
Ancho de lámina mm(inch) 300～1,700 (11~66) 300～1,900 (11~74)
Espesor de lámina mm(inch) 0.6～3.2 (0.024~0.126) 0.6～3.2 (0.024~0.126)
Peso de rollo kg(lb) Max. 15,000 (33,069) Max. 15,000 (33,069)
Dia. Ext. De rollo mm(inch) 700～1,800 (27~70) 700～1,800 (27~70)
Dia. Int. De rollo mm(inch) 508 (20) 508 (20)
Longitud de alimentación mm(inch) Max. 2,000 (78) Max. 2,000 (78)
Velocidad de línea m/min(ft/min) Max. 45 (147) Max. 45 (147)
Número de rodillo de enderezado ― superior 5 / inferior 6 superior 5 / inferior 6
PLC ― MITSUBISHI MITSUBISHI
Straightener Motor Voltaje kW YASKAWA　55 YASKAWA　55
Expansión del mandril ― Hidráulico Hidráulico
Voltaje V 200/220 50/60 Hz
400/440 50/60 Hz		 200/220 50/60 Hz
400/440 50/60 Hz
Aire Mpa(PSI) 0.49 (71) 0.49 (71)

Resistencia a la tensión － － － － －
56800PSI 71000PSI 85200PSI 99400PSI 113700PSI
Límite elástico 35500PSI 44300PSI 53200PSI 62000PSI 71000PSI
Espesor de lámina
mm(inch)		 0.6(0.024) 1,900(74) 1,900(74) ※1,900(74) ※1,900(74) ※1,900(74)
1.0(0.039) 1,900(74) 1,900(74) 1,900(74)
1.2(0.047)
1.6(0.063)
2.3(0.090) 1,860(73) 1,450(56)
2.8(0.110) 1,493(58) 1,167(45)
3.2(0.126) 1,667(65) 1,284(50) 1,005(39)

Nota: El limite de resistencia esta calculado basado en el limite elástico. Verificar el desempeño de enderezado basado en el limite elástico.
Note: ※ Es posible no obtener la planicidad con este valor.
