Serie LP
Estos vibro-niveladores son de alta confiabilidad en el ramo industrial que permiten un amplio ajuste de nivelación.
Esta serie permite la instalación de equipos donde aísla vibración y ruido.
Este producto reduce vibraciones y ruido que se transmiten normalmente al suelo, alargando así la vida del equipo y su precisión.
■La goma anti-vibraciones esta dividido en 4 segmentos para eficiente la absorción de vibraciones.
■La cruceta permite un fácil ajuste de nivelación.
Características
-

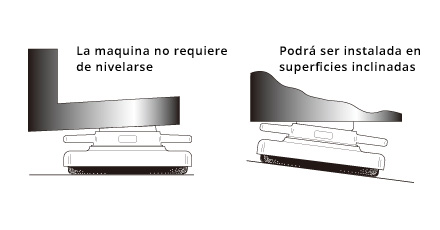

- Mantiene la máquina en posición horizontal, aun cuando el suelo este inclinado.
Se usan rondanas universales esféricas en la instalación para mantener la máquina horizontal aun cuando el piso esté inclinado (inclinación máxima 3 grados)
-
- Instalación y manejo
Dar clic para información de instalación y manejo.
-
- Datos CAD
Los datos de CAD son provistos a escala 1:1 en formato .dxf. El archivo es compactado y requiere ser des compactado antes de usarse. Dar clic para bajarlo.
Especificaciones
| Modelo | Máxima carga por unidad |
W | H | w | h | Diámetro base de instalación |
B | b | Espesor de la goma anti- vibraciones |
Espesor de soporte de maquina |
Ajuste de nivel |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LP-03 | 300kg | 110 | 49 | 95 | 28 | 42 | 80(154) | M12 P1.75 | 21 | ～55(128) | 15 |
| LP-06 | 600kg | 130 | 51 | 115 | 31 | 60 | 84(172) | M16 P2.00 | 24 | ～55(142) | 15 |
| LP-12 | 1,200kg | 180 | 68 | 166 | 34 | 80 | 90(173) | M18 P2.50 | 26 | ～57(140) | 26 |
| LP-18 | 1,800kg | 220 | 75 | 206 | 38 | 95 | 90(165) | M20 P2.50 | 28 | ～54(124) | 25 |
●Unit: mm
●Valores en paréntesis son para tornillos largos
| Material | Método de instalación | |||
|---|---|---|---|---|
| Bastidor | Base | Goma anti-vibraciones | Tornillo de instalación | |
| FC250 | FC300 | NBR | SS400 | Instalación dispositivo en los agujeros de anclaje de la maquina. |
