Estructura colada con ruedas con gran movilidad,

rodajas industriales para nivelar y montar enfocadas en movilidad y fácil ajuste de nivelación para instalar maquinas.

Serie CSCの写真

  • Ajuste de nivel fácil

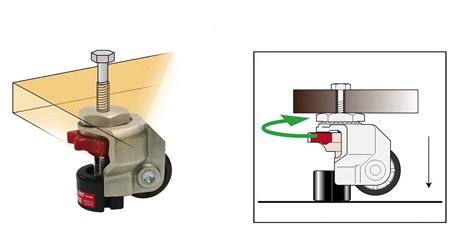

    Ajuste de nivel fácil- simplemente alzar el freno de goma cuando se moverá el equipo, y bajarlo girándolo para frenar el equipo.

  • Instalación y manejo de CSCOM y CSC03-G

    De clic aquí para información de instalación y manejo de CSCOM y CSC03-G

  • Instalación y manejo de CSCOM

    Dar clic para información de instalación y manejo de CSCOM



  • Datos CAD

    Los datos de CAD son provistos a escala 1:1 en formato .dxf. El archivo es compactado y requiere ser des compactado antes de usarse. Dar clic para bajarlo.



csc1
Modelo Máxima
carga por unidad 		W H R E P T S b L ℓ
CSC 0M 60kg 85 82 50 35 41 9 ― M10　P1.5 7 11
CSC 01 100kg 137 121 75 53 100 6 72, Diámetro
de agujero 11		 M12　P1.75 17 15
CSC 03-G 300kg 156 130 90 63 110 6 80, Diámetro
de agujero 11		 M14　P2.0 20 24

●Unit: mm

Modelo Material Método de instalación
Bastidor Goma
anti-vibraciones		 Rueda Manija
CSC 0M FC300 NBR Nylon 6 Nylon 6 Agujeros al centro para
instalación de la base

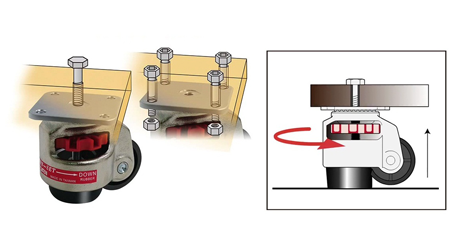

CSC 01 FC300 NBR Nylon 6 Nylon 6 Agujeros para tornillo en las
4 equinas
de la base o agujeros para un tornillo central.
CSC 03-G FCD500 NBR NBR Nylon 6
