Para máquinas convencionales que son aseguradas al piso con anclas, este producto es usado también para poder mover la maquinaria. Esto permite una operación inmediata después de posicionar y cambiar el layout libremente.
■La maquinaria se puede mover usando una bola interna.
■Goma anti-vibraciones separadas en 12 partes permite excelente aislamiento a la vibración.
■Girar la cruceta y se ajusta fácilmente el nivel.
■Se logra ajuste fino con facilidad debido a su tornillo de diámetro grande.

Serie CSの写真

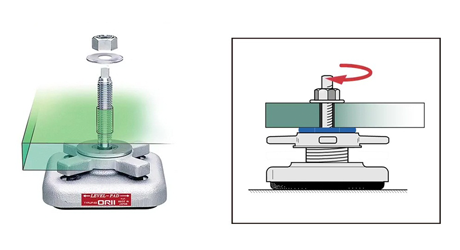

  • Instalación y manejo

    Dar clic para información de instalación y manejo.

  • Facilidad de movilidad e instalación

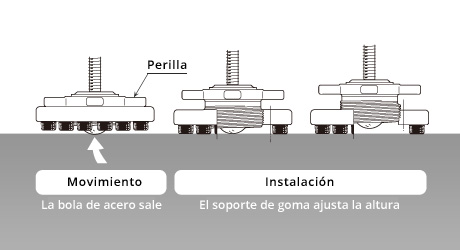

    Mueva este producto a través de un perilla al sentido de las manecillas del reloj y la bola bajara al suelo. Para instalarlo, alzar la bola y ajustar el nivel usando las gomas.

  • Datos CAD

    Los datos de CAD son provistos a escala 1:1 en formato .dxf. El archivo es compactado y requiere ser des compactado antes de usarse. Click here to download.

cs
Modelo Máxima
carga por
unidad
D Diámetro H h Diámetro base
de instalación
B b Espesor
de soporte
de maquina
Ajuste
de nivel
Unidad de
movimiento
CS-02 200kg 139 57 28 44 93(191) M12 P1.75 ~67(164) 12 Diámetro
de la bola
de acero 38
CS-06 600kg 167 60 32 54 104(189) M16 P2.0 ~70(155) 14 Bola de acero
Diámetro 41

●Unidad: mm
●Arriba de las dimensiones H es cunado la bola deja de tocar el suelo.
●Valores en paréntesis son para tornillos largos

Material Método de instalación
Bastidor Base Goma anti-vibraciones Bola de acero Tornillo de instalación
FC300 FC300 NBR SUJ2 SS400 Instalación dispositivo
en los agujeros de anclaje
de la máquina.
