El AFC es un tipo nuevo de alimentadores compactos de Control numérico que da tecnología para automatizaciones sofisticadas en una forma elegante.
Esta serie es compacta y provee control de funciones precisas.

Serie AFCの写真

  • Da alta exactitud y control de funciones



    ●Diseño compacto con una unidad principal y panel de control, el cual puede ser instalado en la mesa o a un lado de la prensa. Ahorra espacio en el área.

    ●Permite anchos de hasta 500mm (19″) y espesores de 3.2mm (0.126″) a pesar de su tamaño compacto.

    ● La instalación es parecido a un alimentador neumático pero con gran precisión en la alimentación.

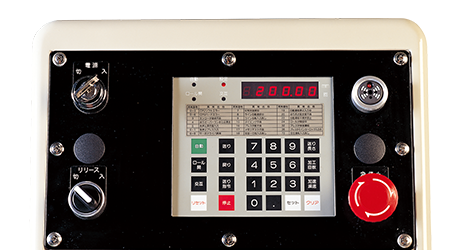

    ●Ajuste fácil en los pasos o longitudes de alimentación a través de la membrana táctil.

    ●Estructura probada a las vibraciones provocadas por la prensa en unidad principal y panel de control.

    ●El motor cuenta con freno para evitar que se caiga la lámina cuando se corte el suministro de luz.

Modelo AFC02 AFC03 AFC05
Espesor de lámina mm(inch) 0.2~3.2(0.008~0.126)
Ancho de lámina mm(inch) 20~200(0.7~7.8) 20~300(0.7~11.7) 20~500(0.7~19.6)
Espesor de lámina×Ancho de lámina mm(inch) 0.2~2.3×200(0.008~0.090×7.8)
3.2×100(0.126×3.9)
0.2~2.3×300(0.008~0.090×11.7)
3.2×80(0.126×3.1)
0.2~1.6×500(0.008~0.063×19.6)
2.3×300(0.090×11.7)
3.2×60(0.126×2.3)
Longitud de alimentación mm(inch) MAX. 9999.99(393)
(Indica la capacidad del alimentador)
LIBERACION: Velocidad Max. spm MAX. 150 MAX. 120
Repetibilidad mm(inch) Dentro de ±0.2(±0.008)
Altura de paso de lámina mm(inch) 80 to 150(3.1 to 5.8)
Arriba del bolster o mesa
Voltaje del motor kW AC 0.75
Voltaje requerido v 200/220
Presión de rodillos de alimentación Cilindro Neumático+Resorte
Mecanismo de pilotaje Cilindro neumático
Guías de entrada de lámina Guías de entrada de lámina
Guias de ancho de lamina manuales Detector de fin de material
