Los RY ahora incluyen la unidad de desacoplamiento/acoplamiento.

Esto permite tener menor tiempo en los ajustes de cambio de número de parte y preparación para el trabajo sin la necesidad del uso de una herramienta.

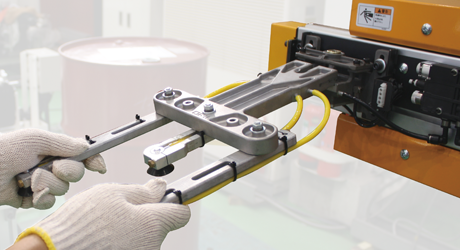

Acoplamiento/ des acoplamiento de un solo toqueの写真

  • No requiere herramientas! Con un toque se realiza el cambio de manos.

  • Usa dispositivos neumáticos, nada es hidráulico.
  • El aditamento de la mano (unidad de soporte) puede ser instalado con el método anterior de tornillos.

    Nota: El segmento U de las manos deberá ser maquinado ya que no son compatibles de las de un solo toque.

  • Un dispositivo para el vacío es instalado así como los conectados por tornillos.

    Como en los anteriores modelo, el conector para el sistema magnético requiere instalación manual.

Item Description
Mecanismos de seguridad Resorte dentro del cilindro para prevenir desacoplamiento cuando el suministro de aire se reduce (opcional)/ detección de presión de aire (opcional)
Dispositivo para desacoplamiento de mano Cilindro neumático
Prensas usadas 0.7 (MPa) (Usa válvula de alivio)
Aire mínimo requerido (alimentación de aire principal) 0.4 (MPa)
Se incrementa la capacidad de peso comparado al de acoplamiento con tornillo 0.5 (kg) (una mano) *Ver "4." abajo

■Notas
1. Solo aplica para 3 RY-120 y 1 RYN-120 con barra ranurada T.
2. No puede ser usado el acoplamiemto de la mano (unidad YCU10A, YCU10B) para RY-100 y RY-080
3. Cuando se una un acoplamiento existente (unidad YCU12A, YCU12B, etc.), se requiere un aditamento conico para el area U del dispositivo.
4. El peso de la mano es 0.5Kg mas pesado que los anteriores dispositivos. Por ello la vibración puede ser lijeramente mayor durante la transferencia.
5. Cuando un dispositivo existente es modificado, el rango de interferencia con el troquel variará con los proveidos por ORIIMEC.

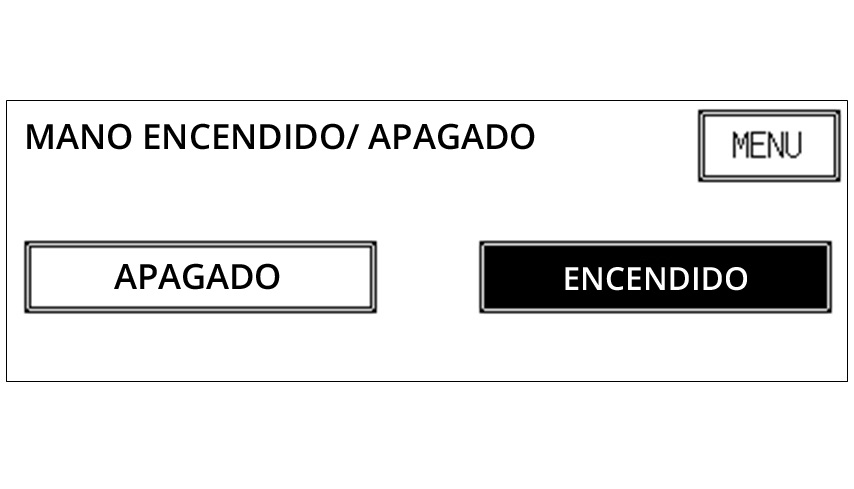

6. La operacion es desarollada utilizando el panel individual del RYN120 (tipo servo) y utilizando un switch para el RY-120 (tipo leva).
7. Favor de contactar a ORIIMEC si desea usar como metodo de sujeción rápida.
8. El acoplamiento de manos no se podrá dar en conjunto con la deteción de acomplamiemto.
9. La información esta basada en los equipos prototipos. Las imagenes, especificaciones, etc., esta sujetas a cambios sin previo aviso.
